Thông tin chi tiết sản phẩm:
|
Người mẫu: | NJ332 NJ334 | Sản phẩm: | Vòng bi lăn hình trụ |
---|---|---|---|
cổ phiếu: | cổ phiếu phong phú | Rung động: | V1 V2 V3 V4 |
bôi trơn: | Dầu mỡ | lồng: | Đồng thau (đồng), Thép, Ni lông |
Độ chính xác: | P0 P6 P5 P4 P2 | độ cứng: | 60-64 HRC |
Điểm nổi bật: | Vòng bi lăn hình trụ NJ336,Vòng bi lăn hình trụ NJ340 |

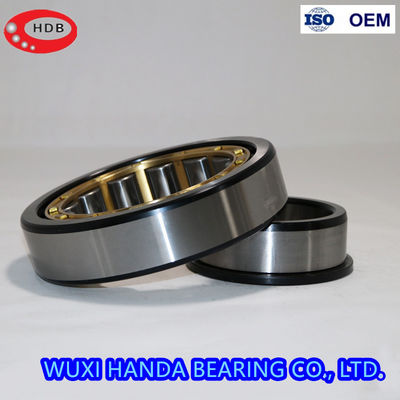

Vòng bi lăn hình trụ làổ trục trong đó các hình trụ được sử dụng làm phần tử lăn trái ngược với các viên bi trong ổ bi.Như vậy, các con lăn có diện tích tiếp xúc (tuyến tính) lớn hơn với vòng ngoài và được phân bổ tải trọng trên một bề mặt rộng hơn.
Có các loại khác nhau được ký hiệu là NU, NJ, NUP, N, NF (đối với ổ lăn một hàng), NNU,
và NN (đối với ổ trục hai hàng tùy thuộc vào thiết kế hoặc không có gờ bên).
Vòng ngoài và vòng trong của tất cả các loại đều có thể tách rời.
Các loại NU, N, NNU và NN thích hợp làm ổ đỡ tự do.Các loại NJ và NF có thể duy trì tải trọng dọc trục hạn chế theo một hướng.Các loại NH và NUP có thể được sử dụng làm ổ trục cố định.
Ổ lăn hình trụ loại NH bao gồm ổ lăn hình trụ loại NJ và vòng chặn hình chữ L loại HJ.
Sườn lỏng vòng trong của ổ lăn hình trụ loại NUP phải được lắp sao cho mặt được đánh dấu ở bên ngoài.
Ổ đỡ trục Người mẫu |
đường kính bên trong (mm) |
đường kính ngoài (mm) |
độ dày (mm) |
Cân nặng (Kilôgam) |
NJ303 | 17 | 47 | 14 | 0,12 |
NJ304 | 20 | 52 | 15 | 0,17 |
NJ305 | 25 | 62 | 17 | 0,29 |
NJ306 | 30 | 72 | 19 | 0,41 |
NJ307 | 35 | 80 | 21 | 0,55 |
NJ308 | 40 | 90 | 23 | 0,75 |
NJ309 | 45 | 100 | 25 | 1,05 |
NJ310 | 50 | 110 | 27 | 1,15 |
NJ311 | 55 | 120 | 29 | 1,50 |
NJ312 | 60 | 130 | 31 | 1,90 |
NJ313 | 65 | 140 | 33 | 2h30 |
NJ314 | 70 | 150 | 35 | 2,80 |
NJ315 | 75 | 160 | 37 | 3,35 |
NJ316 | 80 | 170 | 39 | 4,00 |
NJ317 | 85 | 180 | 41 | 4,80 |
NJ318 | 90 | 190 | 43 | 5,55 |
NJ319 | 95 | 200 | 45 | 6,45 |
NJ320 | 100 | 215 | 47 | 7,65 |
NJ321 | 105 | 225 | 49 | 9.00 |
NJ322 | 110 | 240 | 50 | 11.1 |
NJ324 | 120 | 260 | 55 | 13,5 |
NJ326 | 130 | 280 | 58 | 18.4 |
NJ328 | 140 | 300 | 62 | 23,0 |
NJ330 | 150 | 320 | 65 | 28,0 |
NJ332 | 160 | 340 | 68 | 33,5 |
NJ334 | 170 | 360 | 72 | 38,6 |
NJ336 | 180 | 380 | 75 | 44,6 |
NJ340 | 200 | 420 | 80 | 58.1 |
