Thông tin chi tiết sản phẩm:
|
Người mẫu: | N211 N212 N213 N214 N215 | Kiểu: | Vòng bi lăn hình trụ |
---|---|---|---|
Kích thước: | 55x100x21mm | Giải tỏa: | C0,C3,C4,C5 |
đóng gói: | Ống, hộp đơn, bao bì đóng gói | lồng: | Đồng thau thép nylon |
Độ chính xác: | ABCE-1 ABCE-3 ABCE-5 ABCE-7 | Sự bảo đảm: | 50000km hoặc Một năm |
Điểm nổi bật: | Vòng bi lăn hình trụ N214,Vòng bi lăn hình trụ N213,Vòng bi N215 |

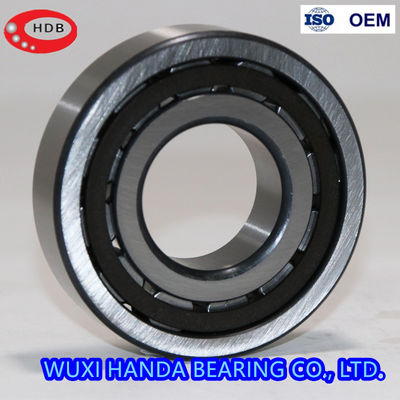

Vòng bi lăn hình trụ N211 N212 N213 N214 N215 55x100x21mm ECP ECJ ECM Trọng lượng 0,626 kg
Các con lăn hình trụ tiếp xúc tuyến tính với mương.Chúng có khả năng chịu tải xuyên tâm cao và phù hợp với tốc độ cao.Có các loại khác nhau được ký hiệu là NU, NJ, NUP, N, NF (đối với ổ một dãy), NNU và NN (đối với ổ hai dãy tùy thuộc vào thiết kế hoặc không có gờ bên).
Dòng N -Vòng bi thiết kế N là ổ lăn hình trụ một hàng và có hai gờ cố định ở vòng trong để giữ các con lăn và vòng cách và một vòng ngoài nhẵn.Thiết kế này cho phép dịch chuyển dọc trục trong một số giới hạn nhất định của trục so với vỏ.Do đó, vòng bi N Series được sử dụng trong các bộ phận vòng bi không định vị.Ngoài ra, vòng bi N Series hầu như không có lực đẩy.
Dòng NU -Là ổ lăn hình trụ một hàng và có hai gờ cố định ở vòng ngoài và một vòng trong trơn.Thiết kế này cho phép dịch chuyển dọc trục trong một số giới hạn nhất định của trục so với vỏ.Do đó, vòng bi lăn Sê-ri NU được sử dụng trong các cụm ổ trục không định vị.Ngoài ra, vòng bi Sê-ri NU hầu như không có lực đẩy.
Dòng NJ- Là ổ lăn hình trụ một hàng và có hai gờ cố định ở vòng ngoài và một gờ cố định ở vòng trong có thể dẫn trục theo một hướng (trục).
Dòng NUP- Là ổ lăn hình trụ một dãy và có hai gờ cố định ở vòng ngoài và ở vòng trong là một gờ cố định và vòng đệm đỡ.Bằng cách này, chúng có thể được sử dụng làm ổ trục định vị, dẫn hướng trục theo cả hai hướng.
Dòng RNU -Là vòng bi lăn hình trụ một hàng và có hai gờ cố định ở vòng ngoài và không có vòng trong.Thay vào đó, nó sử dụng trục làm mương đối diện.
Dòng NF- Cũng có thể chịu lực đẩy ngẫu nhiên, loại ổ trục này có hai gờ tích hợp ở vòng trong và một gờ đơn ở vòng ngoài.
Dòng NN -Ổ trục thiết kế NN là ổ lăn hình trụ hai hàng và có ba gờ cố định ở vòng trong để giữ các con lăn và vòng cách và một vòng ngoài nhẵn.Thiết kế này cho phép dịch chuyển dọc trục trong một số giới hạn nhất định của trục so với vỏ.Do đó, vòng bi N Series được sử dụng trong các bộ phận vòng bi không định vị.Ngoài ra, vòng bi Sê-ri NN hầu như không có lực đẩy.
Dòng NNU- Là loại ổ lăn hình trụ hai hàng và có ba gờ cố định ở vòng ngoài và một vòng trong trơn.Thiết kế này cho phép dịch chuyển dọc trục trong một số giới hạn nhất định của trục so với vỏ.Do đó, vòng bi lăn Sê-ri NU được sử dụng trong các cụm ổ trục không định vị.Ngoài ra, vòng bi Sê-ri NNU hầu như không có lực đẩy.
Vòng bi số | Số cũ | đ/mm | Đ/mm | B/mm | trọng lượng/kg |
N202 | 2202 | 15 | 35 | 11 | 0,047 |
N203 | 2203 | 17 | 40 | 12 | 0,067 |
N204 | 2204 | 20 | 47 | 14 | 0,11 |
N205 | 2205 | 25 | 52 | 15 | 0,13 |
N206 | 2206 | 30 | 62 | 16 | 0,2 |
N207 | 2207 | 35 | 72 | 17 | 0,29 |
N208 | 2208 | 40 | 80 | 18 | 0,37 |
N209 | 2209 | 45 | 85 | 19 | 0,423 |
N210 | 2210 | 50 | 90 | 20 | 0,46 |
N211 | 2211 | 55 | 100 | 21 | 0,626 |
N212 | 2212 | 60 | 110 | 22 | 0,802 |
N213 | 2213 | 65 | 120 | 23 | 1 |
N214 | 2214 | 70 | 125 | 24 | 1.1 |
N215 | 2215 | 75 | 130 | 25 | 1,21 |
N216 | 2216 | 80 | 140 | 26 | 1,47 |
N217 | 2217 | 85 | 150 | 28 | 1,83 |
N218 | 2218 | 90 | 160 | 30 | 2,25 |
N219 | 2219 | 95 | 170 | 32 | 2,72 |
N220 | 2220 | 100 | 180 | 34 | 3,45 |
N221 | 2221 | 105 | 190 | 36 | 4,33 |
N222 | 2222 | 110 | 200 | 38 | 5.02 |
N224 | 2224 | 120 | 215 | 40 | 6.11 |
N226 | 2226 | 130 | 230 | 40 | 7.08 |
N228 | 2228 | 140 | 250 | 42 | 9.14 |
N230 | 2230 | 150 | 270 | 45 | 11.6 |
N232 | 2232 | 160 | 290 | 48 | 14.3 |
N234 | 2234 | 170 | 310 | 52 | 18.2 |
N236 | 2236 | 180 | 320 | 52 | 19.7 |
N238 | 2238 | 190 | 340 | 55 | 22,9 |
N240 | 2240 | 200 | 360 | 58 | 26,8 |
N244 | 2244 | 220 | 400 | 65 | 36,7 |
Động cơ lớn, Trục máy công cụ, Trục đỡ phía trước và sau động cơ, Trụ đỡ trục hộp xe lửa và xe buýt, Động cơ Diesel
trục khuỷu, Hộp số ô tô và máy kéo, Động cơ đốt trong, Máy phát điện, Tua bin khí, Hộp giảm tốc, Máy cán, Màn hình rung và máy nâng và vận chuyển
